Definisi

1. Litar kawalan ialah turutan alat-alat kawalan & perlindungan yang terdapat pada litar utama pemasangan pengguna.Litar ini termasuklah pengasingan, pensuisan, perlindungan arus lebihan dan perlindungan kebocoran arus ke bumi.

2. Alat-alat kawalan dan perlindungan dalam litar Kawalan adalah seperti berikut:-

i) Fius Perkhidmatan Dan Penghubung Neutral

Berfungsi sebagai perlindungan arus lebihan dan menghadkan arus penguna

Fius Perkhidmatan
(Sumber: Kerja Lapangan Pelajar)

(Sumber: Kerja Lapangan Pelajar)

ii) Jangka Kilowattjam

Berfungsi sebagai pengukur jumlah tenaga yang digunakan oleh pengguna bagi menetapkan kadar bayaran tarif

Jangka Kilowattjam
(Sumber: Kerja Lapangan Pelajar)

iii) Suis Utama

Terdapat dua jenis iaitu:-

a)Suis- fius( rumah lama banyak guna jenis ini)

b)Fius- suis( supply terus pada fius-sekarang banyak digunakan)

Suis utama berfungsi sebagai pengasing/ pensuisan litar & perlindungan arus lebihan

Suis Utama
(Gambar dari Google)

iv) Pemutus Litar Bocor Ke Bumi (ELCB)

Berfungsi sebagai perlindungan kebocoran arus kebumi dan pengasing litar.

Pemutus Litar Bocor Ke Bumi (ELCB)
(Gambar dari Google)

v) Papan Agihan (DB)

Berfungsi sebagai pengagih litar akhir dan perlindungan arus lebihan

Papan Agihan (DB)
(Gambar dari Google)

Peralatan Kerja Pendawaian

1) Alatan Tangan

(Sumber: Kerja Lapangan Pelajar)

Pena Ujian

Alat ini sesuai dan selamat digunakan untuk mengesan arus elektrik dalam julat 50V-500V.

Pena ujian mempunyai lampu neon yang akan menyala apabila dikenakan kepada wayar hidup.

Kegunaan pena ujian

Mengesan kebocoran arus elektrik.

Memasang atau membuka skru kecil.

(Gambar dari Google)

Pemotong sisi

Digunakan untuk memotong wayar elektrik dan memotong lebihan wayar pada punca tamatan.

(Gambar dari Google)

Playar muncung tirus

Playar ini mempunyai muncung tirus yang sesuai untuk mencapai sesuatu di ruang yang sempit.

Kegunaan playar muncung tirus

Memotong

Memegang benda kecil

Membentuk

(Gambar dari Google)

Playar gabung

Digunakan untuk kerja umum seperti memegang, mencengkam, memotong, membengkok, dan membentuk.

(Gambar dari Google)

Penjalur wayar

Digunakan untuk menjalur dan memotong wayar.

2) Wayar

Penggunaan dan pemilihan wayar mestilah bersesuaian dengan jenis alatan dan keselamatan.

Jenis-jenis wayar biasa adalah seperti wayar kuprum berenamel, wayar lembar tunggal, wayar teras tunggal, wayar teras kembar, dan wayar tiga teras.

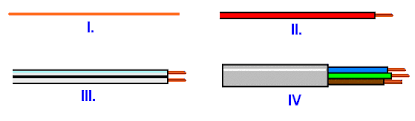

(Gambar dari Google)

I. Wayar kuprum berenamel
II. Wayar teras tunggal
III. Wayar teras kembar
IV. Wayar teras tiga

a) Wayar kuprum berenamel

i. untuk membuat gegelung pada motor elektrik dan transformer.
ii. wayar ini disalut dengan lapisan enamel.

b) Wayar lembar tunggal

i. digunakan untuk membuat pendawaian dalam litar mudah seperti radio dan komponen elektronik.

c) wayar terus tunggal

i. terdapat dua bentuk wayar teras tunggal, iaitu:

Lembar wayar halus - boleh dilentur dan digunakan untuk pendawaian litar elektrik seperti di radio dan pembesar suara.

Lembar wayar kasar - biasanya digunakan untuk pendawaian litar elektrik domestik.

d) wayar teras kembar

i. terdiri daripada dua wayar teras tunggal yang dicantumkan sekali.
ii. digunakan untuk membuat pendawaian lampu meja, televisyen, soket
dan penyuai.

e) wayar tiga teras

i. terdapat dua jenis wayar tiga teras, iaitu:

Wayar tiga teras berpenebat PVC digunakan pada perkakas elektrik yang tidak menghasilkan haba seperti kipas angin, komputer, dan mesin basuh.

Wayar tiga teras berpenebat PVC beranyam benang pula digunakan pada perkakas elektrik yang menghasilkan haba pemanas seperti seterika, ketuhar, cerek elektrik, dan pembakar roti.

3) Jenis Plag

Plag dugunakan untuk menyambungkan peralatan elektrik dengan soket alir keluar. Terdapat pelbagai jenis dan bentuk plag mengikut kegunaan dan kuasa alatan yang disambungkannya.
